Авт. викл. діфф. струму АВДТ34 С32 30мА ІЕК

Авт. викл. діфф. струму АВДТ34 С32 30мА ІЕК

Автоматичні вимикачі диференціального струму АВДТ34 з вбудованим захистом від надструмів реагує не лише на синусоїдальні перемінні диференційні струми, але і на пульсуючі постійні диференційні струми. Джерелом пульсуючого струму є, наприклад, пральні машини з регуляторами швидкості, регульовані джерела світла, телевізори, відеомагнітофони, персональні комп'ютери та ін.

Автоматичні вимикачі диференціального струму АВДТ34 призначені для захисту людини від ураження електричним струмом при ушкодженні ізоляції електроустановок, для запобігання пожеж внаслідок протікання струмів витоку на землю і для захисту від перевантаження і короткого замикання в мережах змінного струму напругою 400 В і частотою 50 Гц.

Автоматичні вимикачі диференціального струму АВДТ34 випускаються в 4-полюсном виконанні на номінальні струми 6А, 10А, 16А, 25А, 32А і номінальні вимикаючі диференційні струми 10мА, 30мА, 100мА, 300мА

Переваги

• Компактна конструкція автоматичного вимикача, керованого диференціальним струмом з вбудованим захистом від надструмів
• Номінальний умовний струм короткого замикання 6000 А дозволяє встановлювати автоматичні вимикачі диференціального струму АВДТ34 як ввідних автоматів захисту
• Робоча характеристика при наявності диференціального струму - тип А, забезпечує універсальну захист від ураження струмом при випадковому ненавмисному дотику до провідника, і захист від струмів витоків.
• Висока електрична зносостійкість - не менше 6000 включень.
• Серебросодержащие напайки на контактах
• Широкий асортимент номінальних струмів (6А, 10А, 16А, 25А, 32А) та номінальних вимикаючих диференційних струмів (10мА, 30мА, 100 мА, 300мА)
• Індикатор положення контактів.
• Розширений діапазон робочих температур від -25 °С до +40 °С.
• Насічки на контактних затискачах знижують теплові втрати і збільшують механічну міцність з'єднання.
• Ергономічна кнопка ТЕСТ для перевірки працездатності пристрою і правильності підключення.
• Головні контакти 4-полюсного автоматичного вимикача диференціального струму АВДТ34 сконструйовані так, що нейтральний контакт замикається раніше і відключається пізніше, що дозволяє уникнути перекосу фаз напруги навантаження, аналогічно «обриву нуля» в мережі.
• Можливість підключення:
  - універсального контакту стану КДУ60
  - незалежного розчеплювача РН 60

•
•
• Технічні характеристики

• Число полюсів 3Р+N Наявність захисту від надструмів У кожному полюсі фазному Номінальна робоча напруга Ue, В 400 Діапазон робочих напруг U, В 50÷460 Номінальна частота мережі, Гц 50 Номінальний струм In, А 6; 10; 16; 20; 25; 32 Номінальний відключаючий диференціальний струм (уставка) IΔn, мА 10; 30; 100, 300 Номінальний не відключаючий диференціальний струм IΔn0, А 0,5 IΔn Номінальна найбільша комутаційна здатність Icn, А 6000 Робоча характеристика у разі диференціального струму з складової постійного струму* тип А Характеристика спрацьовування від надструмів**, тип З Механічна зносостійкість, циклів В-О не менше 10000 Електрична зносостійкість, циклів В-О не менше 6000 Максимальний перетин проводу, який приєднується до затискачів, мм2 25 Наявність драг. металів: срібло, р/полюс 0,8 Маса, кг 0,4 Ступінь захисту за ГОСТ 14254 (МЕК 529) IP20 Кліматичне виконання і категорія розміщення по ГОСТ 15150 УХЛ3.1

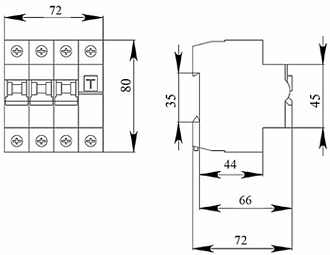

  Габаритні розміри
•
