Авт. викл. діфф. струму АВДТ32 С16 30мА ІЕК
Автоматичні вимикачі диференційного струму АВДТ32 призначені для захисту людини від ураження електричним струмом при ушкодженні ізоляції електроустановок, для запобігання пожеж внаслідок протікання струмів витоку на землю і для захисту від перевантаження і короткого замикання.
Рекомендуються для захисту групових ліній, які живлять розетки зовнішньої установки, розеток і освітлення підвалів і гаражів.
Переваги
• Комбінована схема з електронним модулем диференціальної захисту і вбудованим автоматичним вимикачем.
• Найбільш надійний захист людини при прямому дотику до струмоведучих частин.
• Незалежний індикатор положення контактів.
• Широкий діапазон робочих температур
від -25 °С до +50 °С.
• Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.
• Наявність кнопки ТЕСТ для перевірки працездатності пристрою і правильності підключення.

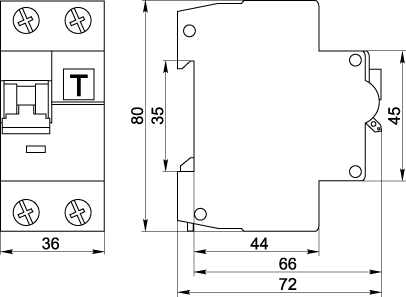

• Габарити АВДТ відповідають 2?модульного виконання за рахунок розміщення елементів конструкції.
• Збільшена здатність 6 кА дозволяє встановлювати АВДТ як ввідних автоматів захисту.
Технічні характеристики
Відповідають стандартам | ГОСТ Р 51327.1-99 |
Номінальна напруга частотою 50 Гц, В | 230 |
Номінальний струм In, А | 63,50,40,32,25,20,16,10,6 |
Характеристики спрацьовування електромагнітного розчіплювача | В, C |
Число полюсів | 1+N |
Номінальний відключаючий диференціальний струм, IDn ,мА | 30 |
Номінальна вимикаюча здатність, А | 6000 |
Робоча характеристика при наявності диференціального струму з постійною складовою | А |
Час відключення при ном. діфф. струмі, мс | £40 |
Зносостійкість, циклів В-О не менше | 10 000 |
Умови експлуатації | УХЛ4 |
Ступінь захисту вимикача | IP 20 |
Наявність дорогоцінних металів, р/полюс | 0,85 |
Максимальний перетин приєднаних провідників, мм2 | 25 |
Маса, кг | 0,19 |
Потужність розсіювання, Вт не більше | 6,5 |
Діапазон робочих температур, °С | -25 ÷ +50 |
Основні | |
---|---|
Виробник | ІЕК |
Комутаційна зносостійкість | 6000 циклів |
Максимальна робоча температура | 40 град. |
Максимальний перетин дроту | 25 кв. мм |
Механічна зносостійкість | 10000 циклів |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість полюсів | 2 шт. |
Номінальна вимикаюча здатність (Icn) | 6000 А |
Номінальна робоча напруга змінного струму | 230 В |
Номінальний відключаючий диференціальний струм | 30 мА |
Номінальний струм | 16 А |
Тип спрацьовування ПЗВ | Електромеханічний |
Умови використання | А |
