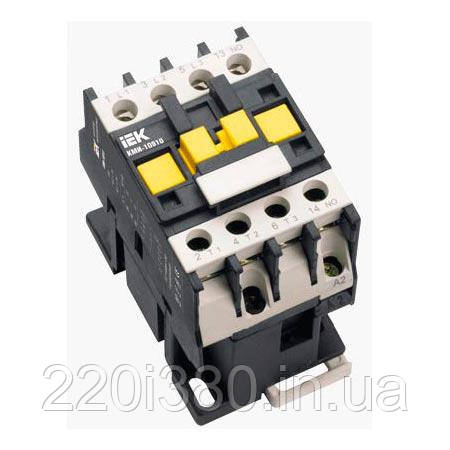

Контактор КМІ-11210 12А 380В/АС3 1НО ІЕК
242 ₴
- Немає в наявності
- Код: 80495
- +380 (63) 667-42-11
- +380 (95) 146-14-83
Контактор КМІ-11210 12А 380В/АС3 1НО ІЕК
Компактні контактори змінного струму загальнопромислового використання КМІ з струмом навантаження 9 - 95А створені для запуску асинхронних електродвигунів з коротко замкнутим ротором з напругою до 660В. Контактори можуть дистанційно управляти ланцюгами освітлення, з'єднувати трифазні конденсаторні батареї і первинні обмотки 3-фазних низьковольтних трансформаторів.
Дані контактори в місці з трехполюсным тепловим реле серії ГТВ працюють для захисту електродвигунів від надструмів і перевантажень неприпустимої тривалості, що утворюються при обриві однієї з декількох фаз. Всі контактори на струм навантаження до 40А мають 1 групу замикає або розмикає доп контактів. А контактори на струм навантаження вище 40А - 2 групи (размыкающую і замикаючу).
Область застосування малогабаритних контакторів серії КМІ - управління вентиляторами, насосами, тепловими завісами, печами, кран-балками, верстатами, освітленням, в системах автоматичного введення резерву (АВР).
За своїм конструктивним і технічним характеристикам контактори малогабаритні серії КМІ відповідають вимогам міжнародних стандартів.
Переваги контакторів ІЕК:
- Величезний асортимент контакторів серії КМІ для будь-яких потреб у порівнянні з аналогами (є з чого вибрати);
- Хороший асортимент додаткових приставок до контактором, які практично завжди є в наявності (приставка витримки часу реле электротепловое);
- Отримання реверсивного варіанти контактора з використанням механізму блокування;
- Термін служби не менше 15 років;
- Широкий діапазон робочих температур від -40° до +50°С;
- Варіанти виконання на десять номінальних струмів.
Технічні характеристики
| Параметри | КМІ-10910 КМІ-10911 | КМІ-11210 КМІ-11211 | КМІ-11810 КМІ-11811 | КМІ-22510 КМІ-22511 | КМІ-23210 КМІ-23211 | КМІ-34012 | КМІ-35012 | КМІ-46512 | КМІ-48012 | КМІ-49512 | |
| Номінальна робоча напруга змінного струму U„, В | 230, 400, 660 | ||||||||||
| Номінальна напруга ізоляції U/, В | 660 | ||||||||||
| Номінальна імпульсна напруга Uimp, кВ | 8 | ||||||||||
| Номінальний робочий струм Is, категорія застосування АС-3 (Ue < 400 в), А | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Умовний тепловий струм Ith (t° < 40°), категорія застосування АС-1, А | 25 | 25 | 32 | 40 | 50 | 60 | 80 | 80 | 125 | 125 | |
| Номінальна потужність на АС-3, кВт | 230 В | 2,2 | 3 | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 25 |
| 400 В | 4 | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 | 30 | 37 | 45 | |
| 660 В | 5,5 | 7,5 | 10 | 15 | 18,5 | 30 | 33 | 37 | 45 | 45 | |
| Максимальна короткочасна навантаження (t < 1), А | 162 | 216 | 324 | 450 | 576 | 720 | 900 | 1170 | 1440 | 1710 | |
| Умовний струм короткого замикання Inc, А | 1000 | 1000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 5000 | 5000 | |
| Захист від надструмів -запобіжник gG, А | 10 | 20 | 25 | 40 | 50 | 50 | 63 | 80 | 100 | 100 | |
| Потужність розсіювання при I, Вт/полюс | АС-3 | 0,2 | 0,36 | 0,8 | 1,25 | 2 | 2,4 | 3,7 | 4,2 | 5,1 | 7,2 |
| АС-1 | 1,56 | 1,56 | 2,5 | 3,2 | 5 | 5,4 | 9,6 | 6,4 | 12,5 | 12,5 | |
Габаритні розміри
КМІ-10910; КМВ-10911; КМВ-11210; КМВ-11211; КМВ-11810; КМВ-11811 КМІ-22510; КМВ-22511
| Типовиконання | Розмір, мм | Маса, не більше кг | ||
| В | З | D | ||
| КМІ-10910; КМВ-10911 | 74 | 80 | 45 | 0,34 |
| КМІ-11210; КМВ-11211 | 74 | 80 | 45 | 0,345 |
| КМІ-11810; КМВ-11811 | 74 | 85 | 45 | 0,365 |
| КМІ-22510; КМВ-22511 | 84 | 93 | 56 | 0,400 |
| Основні | |
|---|---|
| Виробник | ІЕК |
| Додаткові контакти | Так |
| Кількість розмикальних контактів | 1 шт. |
| Кількість фаз | 3 |
| Максимальна температура навколишнього середовища | 50 град. |
| Мінімальна температура навколишнього середовища | -40 град. |
| Номінальна напруга котушки | 380 В |
| Номінальна робоча напруга | 380 В |
| Номінальний струм | 12 А |
| Ступінь захисту IP | 20 |
| Тип кріплення | Втичні |
| Користувацькі характеристики | |
| Кількість і вид контактів | 1НО (один нормально відкритий) |
| Спосіб кріплення | на DIN-рейку, на монтажну панель або профіль |
