Вимикач навантаження ВН-32 1Р ІЕК 100А
Служать для включення, проведення і відключення номінального струму в нормальних умовах експлуатації, проведення струму в аварійних режимах, наприклад, при короткому замиканні, а також для виконання функцій завершення.
Переваги
• Удосконалена більш широка рукоятка включення вимикача із збільшеною площею контакту.
• Широкий діапазон робочих температур
від -40 °С до +50 °С.
• Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.
• Швидкий монтаж за допомогою засувки з подвійним фіксованим положенням.
Технічні характеристики
Відповідають стандартам | ГОСТ Р 50030.3-99, ТУ 02 АГИЕ.642416.020 |
Номінальна напруга частотою 50 Гц, В | 230/400 |
Номінальний робочий струм Iе, А | 20, 25, 32, 40, 63, 100 |
Номінальний короткочасно допустимий струм при t=1 с | 15 Iе |
Категорія застосування | АС 22 |
Число полюсів | 1, 2, 3, 4 |
Умови експлуатації | УХЛ4 |
Ступінь захисту вимикача | IP 20 |
Електрична зносостійкість, циклів В-О не менше | 10000 |
Механічна зносостійкість, циклів В-О не менше | 20000 |
Максимальний перетин приєднуваних проводів, мм2 | 35 |
Наявність дорогоцінних металів (срібло), р/полюс | 1,2 |
Маса 1 полюса, не більше, кг | 0,13 |
Діапазон робочих температур, °С | -40 ÷ +50 |

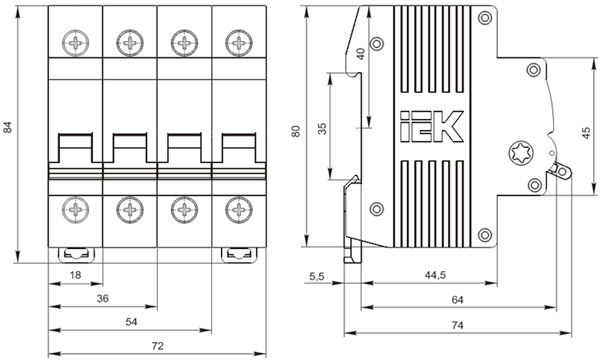

Габаритні розміри
Основні | |
---|---|
Виробник | ІЕК |
Комутаційна зносостійкість | 10000 циклів |
Максимальна робоча температура | 50 град. |
Максимальний перетин дроту | 35 кв. мм |
Механічна зносостійкість | 20000 циклів |
Мінімальна робоча температура | -40 град. |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Кількість модулів | 1 шт. |
Кількість полюсів | 1 шт. |
Номінальна робоча напруга змінного струму | 230 В |
Номінальний струм | 100 А |
Умови використання | АС |
- Ціна: 75,20 ₴
