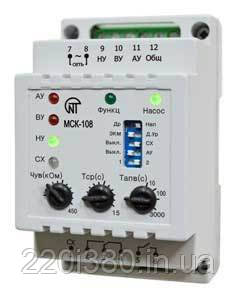

Контролер насосної станції МСК-108

Контролер насосної станції МСК-108

Контролер насосної станції МСК-108 призначений для створення систем автоматизації технологічних процесів, пов'язаних з контролем і підтриманням заданого рівня рідких речовин у різного роду резервуарах шляхом управління електродвигуном (електродвигунами) одного або двох насосів.
Підтримання заданого рівня рідких речовин забезпечується управлінням:
- при однофазному двигуні потужністю до 1 кВт – вбудованим реле насоса;
- при трифазному двигуні або при однофазному двигуні потужністю понад 1 кВт - управлінням котушкою магнітного пускача (контактора).
МСК-108 забезпечує управління електродвигуном (електродвигунами) одного або двох насосів в автоматичному режимі по одному з вбудованих в пристрій алгоритмів.
МСК-108 забезпечує роботу з різними за електропровідності рідинами – водопровідної або забрудненою водою, молоком і харчовими продуктами (слабокислотными, лужними тощо)

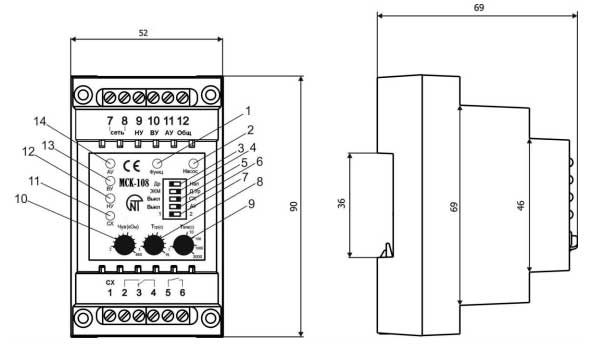

1 світлодіод "Опції" горить зеленим світлом при замкнутому контакті функціонального реле
2 – світлодіод "Насос" горить зеленим світлом при замкнутому контакті реле насоса
3 – перемикач "Ін – Нап" встановлює режим дренажу або наповнення
4 – перемикач "ЕКМ – Д. Ур" встановлює режим електроконтактного манометра (ЕКМ) або
датчиків рівня
5 – вимикач "СГ" дозволяє роботу датчика сухого ходу
6 – вимикач "АУ" дозволяє роботу датчика аварійного рівня
7 – перемикач "1 – 2" задає кількість використовуваних насосів
8 – ручка "Тср" регулює час затримки на реакцію датчика (гідроудар)
9 – ручка "Тапв" регулює час автоматичного повторного включення (АПВ) після аварії
датчика "СГ"
10 – ручка "Чув" регулює опір датчиків для різних навколишніх середовищ
11 – світлодіод "СГ" горить зеленим світлом, якщо рівень рідини вище датчика сухого ходу;
горить червоним світлом, якщо рівень рідини нижче датчика сухого ходу та блимає зеленим, якщо
рівень рідини вище датчика сухого ходу, але час АПВ не минув
12 – світлодіод "НУ" горить зеленим світлом, якщо рівень рідини вище датчика нижнього
рівня. Якщо рівень рідини нижче датчика нижнього рівня, то в режимі наповнення горить
червоним світлом, а в режимі дренажу блимає зеленим світлом
13 – світлодіод "ВУ" горить червоним світлом, якщо рівень рідини вище датчика верхнього
рівня
14 – світлодіод "АУ" горить червоним світлом, якщо рівень рідини вище датчика аварійного рівня.
