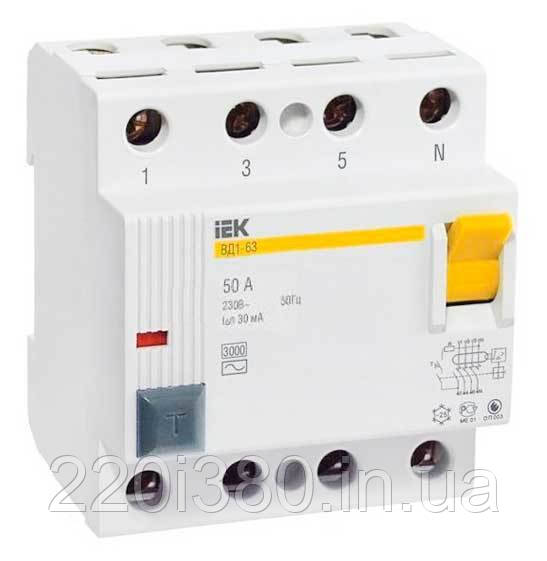

Реле захисного вимикання ВД1-63 4Р 50А 30мА ІЕК

Реле захисного вимикання ВД1-63 4Р 50А 30мА ІЕК

Швидкодіючий захисний вимикач, що реагує на диференціальний струм, без вбудованого захисту від надструмів. Призначений для захисту людини від ураження електричним струмом при випадковому ненавмисному дотику до струмоведучих частин електроустановок і запобігає виникненню пожеж внаслідок протікання струмів витоку на землю. Не має власного споживання електроенергії і володіє високою механічною міцністю.
Понад 50 типовиконань на 10 номінальних струмів.

Диференціальний вимикач ВД1-63 тип А призначений для захисту людини від ураження електричним струмом при випадковому ненавмисному дотику до струмоведучих частин електроустановок у мережах змінного струму напругою 230/400 В і частотою 50 Гц.

Переваги

• Диференціальний вимикач ВД1-63 тип А являє собою надійне завадостійке електромеханічне УЗО, здатна, на відміну від ПЗВ типу АС, забезпечити універсальну захист від ураження струмом при випадковому ненавмисному дотику до провідника, і захист від струмів витоків.
• Висока електрична зносостійкість — не менше 4000 включень.
• Номінальний умовний струм короткого замикання 4500 А
• Серебросодержащие напайки на контактах
• Широкий асортимент номінальних струмів (16, 25, 32, 40,50, 63 А) і номінальних вимикаючих диференційних струмів (10 мА, 30 мА, 100 мА)
• Індикатор положення контактів.
• Розширений діапазон робочих температур від -25 °С до +40 °С.
• Насічки на контактних затискачах знижують теплові втрати і збільшують механічну міцність з'єднання.
• Ергономічна кнопка ТЕСТ для перевірки працездатності пристрою і правильності підключення.
• Навантаження можна підключати як до верхнім, так і нижнім затискачів
• Широкий діапазон робочих напруг пристрою експлуатаційного контролю (від 110 до 265 - в 2-х полюсном виконанні, і від 200 до 460 В - в 4-х полюсном контактному виконанні).
• Головні контакти 4-х полюсного диференціального вимикача ВД1-63 тип А сконструйовані так, що нейтральний контакт замикається раніше і відключається пізніше, що дозволяє уникнути перекосу фаз напруги навантаження, аналогічно «обриву нуля» в мережі.

• Особливості конструкції



  	Збільшений розмір головки гвинта з універсальним шліцом під хрестову і шлицевую викрутку полегшує монтаж, запобігає випадання гвинтів при установці і забезпечує необхідне зусилля затягування гвинтів.		Дугогасильні решітки із збільшеною кількістю пластин, які розташовані в кожному полюсі, дозволяють досягти більш ефективного гасіння електричної дуги.
  	Не має власного споживання електроенергії і зберігає працездатність при обриві нульового провідника .		С помощью применения специальных материалов в сердечнике дифференциального трансформатора удалось создать дифференциальный выключатель типа А без применения электронных компонентов
  	Расширенный диапазон рабочих температур от –25 °С до +40 °С позволяет использовать выключатель в различных климатических зонах.		Номинальный условный ток короткого замыкания 4500 А позволяет выдерживать более высокие сверхтоки, чем предыдущие серии дифференциальных выключателей.
  	Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.		Индикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки
  	Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.		Реализована возможность двойного одновременного присоединения как шиной (pin или fork), так и гибким проводником сечением до 50 мм².
  	На корпусе нанесена маркировка клеммных зажимов, что позволяет избежать ошибок при монтаже. Опломбировка винтов, соединяющих корпус, позволяют избежать несанкционированного разбора аппарата.

•
