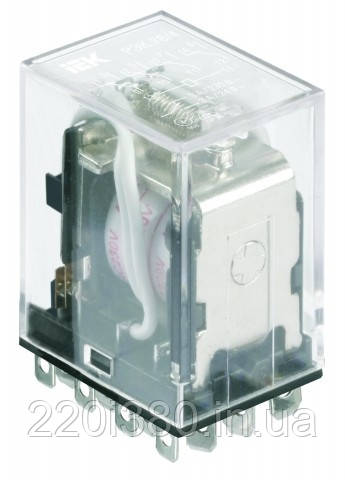

Реле РЭК78/4(MY4) 3А 220В АС ІЕК
призначені для передачі команд управління виконавчими елементами шляхом комутації їх електричних ланцюгів своїми перемикаючими контактами. Реле з'єднуються з розетковими модульними роз'ємами РРМ77 і РРМ78, встановлюваними на 35-мм монтажну DIN-рейці. На роз'ємах розташовані затискачі висновків перемикаючих контактів і котушки. В реле застосовуються серебросодержащие контакти.
Переваги реле РЕК
Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
Любое рабочее положение в пространстве.
Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
Применение серебросодержащих контактов увеличивает их долговечность.
Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики реле серии РЭК
Параметры | РЭК77/3 | РЭК77/4 | РЭК78/3 | РЭК78/4 | ||
Номінальний струм контактів In, A | 10 | 10 | 5 | 3 | ||
Номінальна напруга кола контактів, | змінний струм | 230 | 230 | 230 | 230 | |
постійний струм | 24 | 24 | 24 | 24 | ||
Номінальна напруга котушки керування Uc, В | змінний струм | 12; 24; 230 | 12; 24; 230 | 12; 24; 230 | 12; 24; 230 | |
постійний струм | 12; 24 | 12; 24 | 12; 24 | 12; 24 | ||
Струм, споживаний котушкою, мА | змінний струм | 230 В | 10 | 12 | 8,5 | 11 |
24 | 125 | 135 | 60 | 60 | ||
12 | 250 | 250 | 115 | 110 | ||
постійний струм | 24 | 85 | 85 | 36 | 36 | |
12 | 120 | 120 | 48 | 70 | ||
Кількість груп перемикаючих контактів | 3 | 4 | 3 | 4 | ||
Опір контактів, мОм | 50 | 50 | 50 | 50 | ||
Опір ізоляції, мОм | 100 | 100 | 100 | 100 | ||
Електрична зносостійкість, не менше, циклів | 105 | 105 | 105 | 105 | ||
Механічна зносостійкість, не менше, циклів | 107 | 107 | 107 | 107 | ||
Кліматичне виконання і категорія розміщення за ГОСТ 15150-69 | УХЛ4 | УХЛ4 | УХЛ4 | УХЛ4 | ||
Ступінь захисту за ГОСТ 14254-96 | IP40 | IP40 | IP40 | IP40 |
Габаритні розміри
Основні атрибути | |
---|---|
Виробник | ІЕК |
Кількість перемикаючих контактів | 4 шт. |
Ступінь захисту IP | 40 |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Максимальний струм | 3 А |
Номінальна напруга котушки | 230 В |
- Ціна: 70 ₴
